哈佛H6中控导航没声音, 功放块进水烧坏线路通病维修

这个是哈佛H6原车的功放，来了两个，这个是之前一个老客户寄过来的，这个就是本地的一位朋友拿过来维修的。

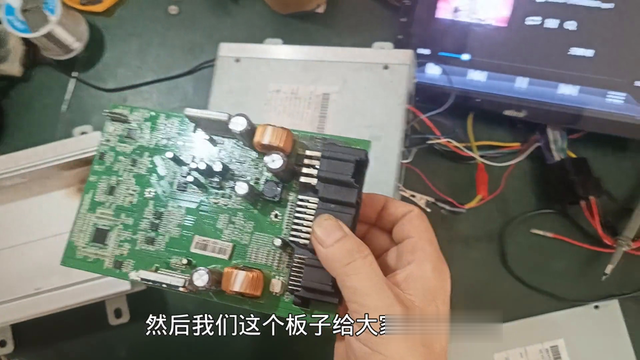

·这个机器打开看一下，基本上都是进水烧掉的，这里已经烧成这样了。这个板子给大家看一下，这里是烧穿掉了，把电源给烧坏掉了，电源烧坏就会导致开不了机，而且它还会烧保险。现在维修是要把插座取出来，把这些线路全部修补。

·这台机器就是功放这里进水烧掉，这个机器已经是修复了。这台机器修复主要在平台测试，要找到定义，如果没找到定义，这个机器还不知道怎么测，也是花了一点时间，把它的接线定义全部找出来了。找出来了现在测试一下，播放。

·现在是通过安卓机输入这两个音频信号输到这里面，喇叭输出，这个机器测试声音正常就可以了。

·再来看一下接线，这接线就是左右输入有两组，这边有4组输出喇叭，还有一路中置，这里还有一路低音，所以一共有6组输出。

·测量一下它的波形，用示波器可以看得到喇叭的输出波形。

这台机器在平台就是这样测的，需要维修的可以寄功放块过来修。一般这种基本上都是进水把线路板烧掉，把烧掉腐蚀的线路板修补完基本上就可以。
